一、RZJ-45kV繞組匝間沖擊耐電壓測試儀主要技術參數

1.電源電壓：220V±5%；50HZ±2%；

2.沖擊波峰值電壓： 0～45Kv范圍內連續可調；

3.沖擊波頻率：6.25Hz

4.峰值電壓表顯示： 0～45kV ±5%；

5.脈沖電容：0.1μF（也可按要求另選）

6.最大輸出能量：101 J

7.波前時間：0.2us（+0.3 us，-0.1 us）

8.絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ

9.介電強度：電源輸入端對機架能承受1500V/50HZmin耐壓試驗無飛狐、無擊穿現象；

10.環境溫度：0～35度；

10.相對濕度：35度時≤80%；

11.用示波器采集波形

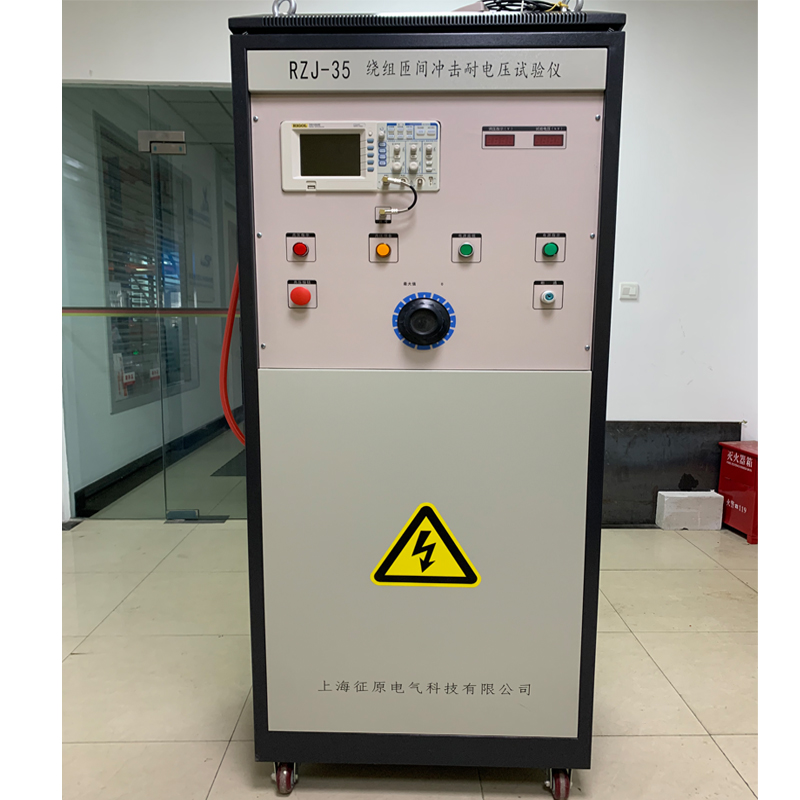

二、RZJ-35繞組匝間沖擊耐電壓測試儀要技術參數

1.電源電壓：220V±5%；50Hz±2%；

2.沖擊波峰值電壓： 1.5～35kV范圍內連續可調；

3.沖擊波頻率：6.25Hz

4.峰值電壓表顯示： 0～35kV ±5%；

5.脈沖電容：0.05μF（也可按要求另選）

6.最大輸出能量：30J

7.絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ

8.介電強度：電源輸入端子對不帶電的金屬外殼部件能承受1500V/50Hz，歷時1min耐電壓試驗無飛弧、無擊穿現象；

9.環境溫度：0～35度；

10.相對濕度：35度時≤80%；

11.外形尺寸：700×600×1600；

12.重量：140kg

13.式樣：柜式

14.示波器

三、RZJ-15繞組匝間沖擊耐電壓測試儀主要技術參數

1. 電源電壓：220V±5%；50±2%；

2. 試驗電壓： 0～15KvP范圍內連續可調；

3. 沖擊波頻率：6.25Hz

4. 峰值電壓表顯示： 0～15KvP ±5%；

5. 脈沖電容：0.1μF（也可按要求另選）

6. 最大輸出能量：11.25J

7. 絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ

8. 介電強度：電源輸入端對機架能承受1500V/50HZImin耐壓試驗無飛狐、無擊穿現象；

9. 環境溫度：0～35度；

10.相對濕度：35度時≤80%；

11.重量：100kg

12.式樣：柜式

13.示波器技術參數閱附件

14.適用范圍：3000V及以下交直流電機

四、RZJ-6G繞組匝間沖擊耐電壓試驗儀主要技術參數

1. 電源：220V±5%，50Hz±2%；500VA；

2. 試驗電壓： 0.3～6kVp范圍內連續可調；

3. 沖擊波頻率：25Hz（也可提供其它頻率）；

4. 脈沖電容：0.1μF（其它容量另行協商）；

5. 最大輸出能量：1.8J；

6. 絕緣電阻：電源輸入端子對不帶電的金屬外殼部件的絕緣電阻≥20MΩ；

7. 介電強度：電源輸入端子對不帶電的金屬外殼部件能承受1500V/50Hz，歷時1min，耐電壓試驗無飛弧、無擊穿現象；

8. 環境溫度：0～40℃；

9. 相對濕度：≤80%；

10. 式樣：臺式；

11. 外形尺寸(mm)：648×520×335；

12. 質量：50kg

13. 適用范圍：適用于額定電壓1140V和500kW及以下電機。

RZJ匝間儀可以查出故障：匝間絕緣擊穿（匝間短路）；電暈放電；繞組斷線；匝數差異

五、RGZ-5繞組匝間-工頻耐電壓綜合試驗儀主要技術參數

匝間耐電壓試驗

試驗電壓： 0.3~6kVp 連續可調

頻率： 30Hz（電源頻率60Hz時）；25Hz（電源頻率50Hz時）

實驗電壓表： 0.3~6kVp ±5%

沖擊次數： 1~10次                連續可調

脈沖電容： 0.1uF（可按要求另選）

最大輸出能量： ≤1.8 J

示波器參數： 參閱示波器使用說明書

工頻耐電壓試驗

試驗電壓： 0.5~5kV 連續可調    數字顯示   ±5%

輸出容量： 5kVA

報警電流： 1~1000mA 連續可調    數字顯示   ±5%

實驗時間： 1~99s 連續可調
