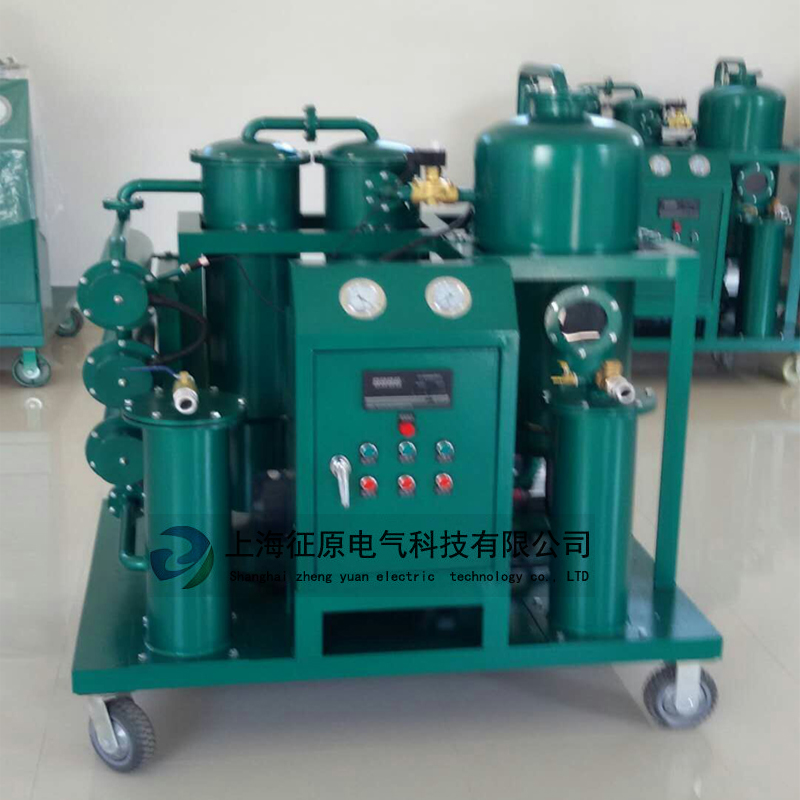

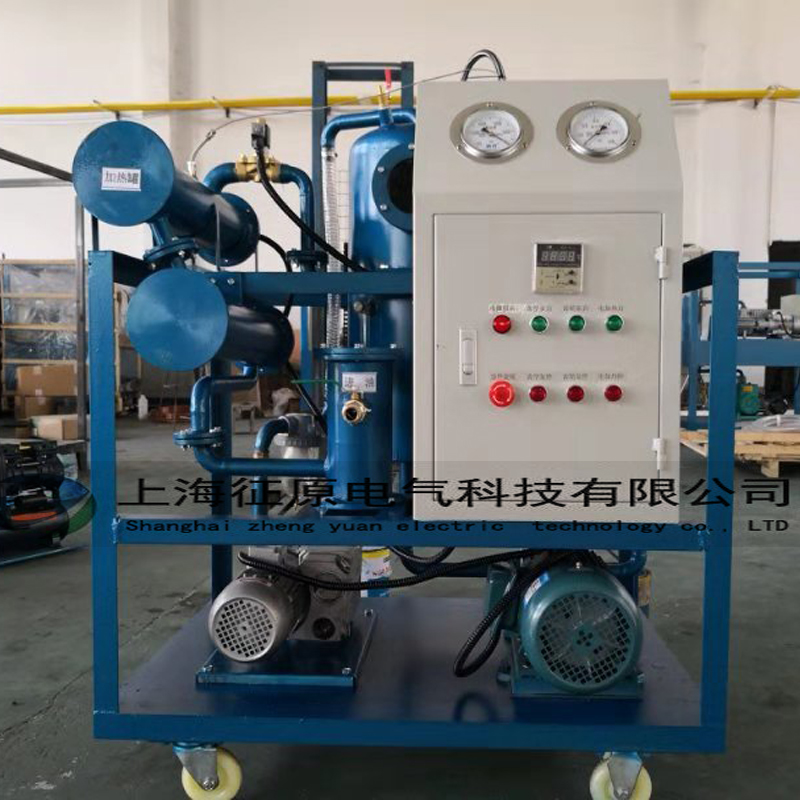

為適應電力維修部門現場檢修各類高低壓帶油設備的需要，我們?cè)O(shè)計具有體積小，比例重量輕、移動方便、噪聲低、連續工作時間長，性能穩定，操作方便等特點真空濾油機，是各電廠、電站、變電所、電器制造廠、工礦企業過濾變壓器油、透平油、機油、液壓油等油液中的水份、氣體和雜質的理想設備。
一、DZJ系列多功能真空濾油機主要用途
1、各類油浸變壓器、油浸電流、電壓互感器及少油繼路器，進行現場濾油及補油。
2、對上述設備進行現場熱油循環干燥，尤其是對油浸電流、電壓互感器及少油斷路器的熱油循環干燥更為有效。
3、密封油浸設備進行現場真空注油和補油及設備抽真空。
4、輕度變質的變壓器油進行凈化，使其性能達到合格油標準。
二、DZJ系列多功能真空濾油機主要特點
1、體積小、重量輕。
2、改進完善了油氣分離的設計。利用真空進油，裝設了管狀旋轉噴油器，減少了阻力，回旋速度快，增加了油氣分離效果。
3、凈油器部分的過濾介質由特制濾芯，特制濾芯為：無毒無味的毛氈成型而制成的管狀濾芯，濾芯納污量大且過濾精度高。
4、可在現場使用，并利用原來的帶油設備做儲油罐，使熱油循環本機與設備之間，這樣便使濾油、熱油循環干燥同時進行。
三、DZJ系列多功能真空濾油機技術標準
|
型號 參數 性能 |
DZJ -10 |
DZJ -16 |
DZJ -20 |
DZJ -30 |
DZJ -50 |
DZJ -70 |
DZJ -100 |
DZJ -125 |
DZJ -150 |
DZJ -200 |
||||||
|
工作 能力 |
流量L/min |
10 |
16 |
20 |
30 |
50 |
70 |
100 |
125 |
150 |
200 |
|||||
|
擊穿電壓Kv |
≥50 |
≥70 |
||||||||||||||
|
真空 度 |
極限(表計)MPa |
≤0.098 |
||||||||||||||
|
工作(表計)MPa |
≤0.4 |
|||||||||||||||
|
工作壓力（Mpa） |
≤0.35 |
|||||||||||||||
|
工作噪音（dB） |
≤70 |
≤75 |
≤80 |
|||||||||||||
|
含水量mg/kg |
≤7 |
|||||||||||||||
|
含氣量% |
≤0.3 |
|||||||||||||||
|
清潔度NAS |
≤7 |
|||||||||||||||
|
Β值 |
≥6 |
|||||||||||||||
|
色級差 |
≥3 |
|||||||||||||||
|
過濾精度um |
0.5—0．8 |
|||||||||||||||
|
電加熱功率Kw |
6 |
8 |
10 |
12 |
28 |
32 |
36 |
42 |
72 |
72 |
||||||
|
總功率Kw |
8 |
10 |
12 |
16 |
32 |
38 |
42 |
56 |
80 |
80 |
||||||
|
電源電壓V |
380 |
|||||||||||||||
|
進出口徑 |
DN25 |
DN32 |
DN38 |
DN50 |
DN60 |
|||||||||||
|
油溫范圍 |
40—60℃ |
|||||||||||||||
|
平均無故障時間 |
h≥5000 |
|||||||||||||||
|
連續工作時間 |
h≥150 |
|||||||||||||||
|
凈油機重量Kg |
75 |
150 |
200 |
220 |
350 |
420 |
480 |
520 |
550 |
620 |
||||||
|
被處理油特征 |
含氣量不大于12%、含水量不大于50mg/kg、擊穿電壓不小于25KV的新油三次處理后 |
|||||||||||||||

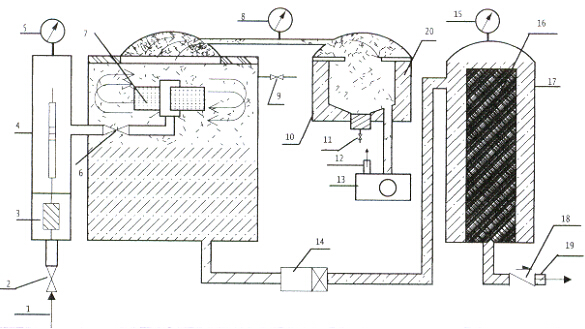

四、DZJ系列多功能真空濾油機結構原理圖
1、進油口 6、液位自動控制閥 11、放水閥 16、精濾器
2、進油閥 7、旋轉器 12、排氣口 17、過濾罐
3、初濾器 8、真空表 13、真空泵 18、止回閥
4、加熱器 9、放氣閥 14、油 泵 19、出油口
5、溫控器 10、冷凝器
15、壓力表 20、冷卻水
