耐電壓測試儀是測量耐壓強度的儀器,它可以直觀、準確、快速、可靠地測試各種被測對象的擊穿電壓、漏電流等電氣安全性能指標，并可以作為高壓源用來測試元器件和整機性能。上海征原公司耐電壓測試儀產品系列是按照IEC、CSA、UL、JIS等國際國內的安全標準要求設計的，耐壓輸出范圍1kV～5kV，漏電流測試范圍0～20mA。適合各種家用電器、電源開關、電線電纜、變壓器、接線端子、高壓膠木電器、電機、醫療、化工、儀器儀表等，以及強電系統的安全耐壓和漏電流的測試、同時也是科研實驗室、技術監督部門不可缺少的耐壓試驗設備。

一、耐電壓測試儀產品是在吸收、消化國內外耐電壓測試儀產品技術的基礎上，結合眾多用戶的實際使用情況加以提高、完善設計而成的。測試電壓、漏電流同時顯示，功能豐富實用，可通過漏電流顯示反映被測體漏電流的實際值和比較同類產品不同批次或不同廠家產品中的絕緣強度，確保你的產品安全性能萬無一失，同時可利用漏電流顯示功能，擴展測量高壓硅堆的反向電壓、反向漏電流、三極管的高反壓管的反向電壓、反向漏電流等。

二、耐電壓測試儀技術規格
1、電壓測試范圍：AC：0～5kV；　　　電壓準確度：5%FS；
2、漏電流測試范圍：AC：0～2mA、2mA～20mA兩檔；   漏電流準確度：5%FS；
3、漏電流報警值預置范圍：AC：0.3mA～2mA、2mA～20mA兩檔（連續設定）；
4、時間測試范圍：1s～99s，連續設定和手動；
5、變壓器容量：100VA；
6、輸出波形：正弦波；
7、電源： 198V～242V  AC    47.5 Hz～52.5Hz；
8、工作條件：環境溫度0～40oC、濕度：≤75% RH；
10、體積： 350mm × 130mm × 275mm；
11、重量：約12kg。

三、ZY2000系列耐電壓測試儀是按照《JJG795-2004耐電壓測試儀檢定規程》設計而成的，具有使用方便，性能穩定等特點。
耐電壓測試儀、耐壓測試儀、工頻耐壓測試儀、耐壓試驗儀性能特點
■ 同時顯示被測值（電壓、電流、時間）
■ 具有手動、遙控啟動、復位功能
■ 輸出電壓連續可調
■ 不合格聲光報警功能
■ DC輸出可測電容器耐電壓漏電電流、高壓硅堆、晶體管反向電壓、反向電流，一機多用
■ ZL2673C具有DC大電流輸出和充放電功能

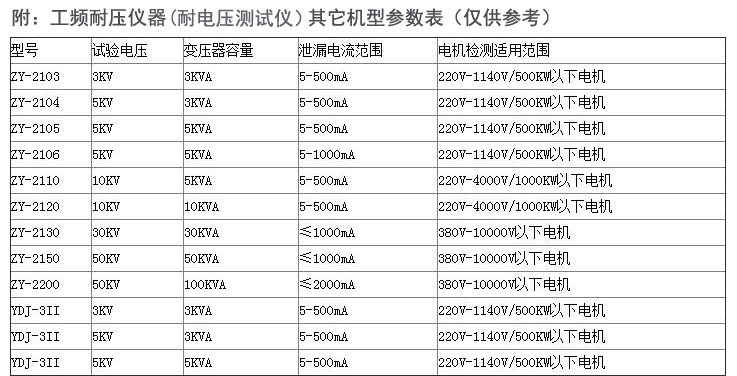

四、耐電壓測試儀、耐壓測試儀、工頻耐壓測試儀、耐壓試驗儀技術指標

五、耐電壓測試儀操作步驟及應用舉例

1、連接被測物體，確定電壓表指示為“０”，測試燈熄滅，并連接地線；
2、設定漏電流測試所需值；
1) 按下預置/測試開關；
2) 選擇電流量程檔，0～2mA量程或2mA～20mA量程；
3) 調節所需漏電流報警值；
4) 彈出預置/測試開關。
4、手動測試：
1) 將定時開關置為關狀態，按下啟動鈕，測試燈亮，將電壓調節鈕旋到需要的指示值；
2) 如果被測物體的漏電流指標超過規定漏電流值，則儀器自動切斷輸出電壓，同時蜂鳴器報警，超漏指示燈亮，此時被測物體的漏電流指標為不合格，按下復位鍵，即可消除報警聲。
5、定時測試:
1) 按下定時開關，調整時間定時器數值，設定所需測試時間值；
2) 設定漏電流報警值，按下啟動鈕，將電壓調到所需測試值；
3) 如定時時間到，測試電壓被切斷，測試燈熄滅，則被測物體的漏電流指標為合格；若電流過大，在計時過程中超漏燈亮，蜂鳴器報警，被測物體的漏電流指標為不合格，按下復位鍵，即可消除報警聲。
6、遙控測試
在面板的遙控插座上插入高壓棒的遙控插頭，按下高壓棒上的開關，高壓棒上的指示燈亮，同時儀器上的測試燈亮，將電壓調到所需值測試；如要復位，松開高壓棒上的開關即可。

六、耐電壓測試儀使用注意事項
1、操作者必須戴橡膠絕緣手套，座位下墊橡膠絕緣墊，以防高壓電擊；
2、儀器必須可靠接地；
3、在連接被測體時,必須保證高壓輸出為“0”及在“復位”狀態；
4、測試時,儀器接地端與被測體要可靠相接，嚴禁開路；
5、切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險；
6、盡可能避免高壓輸出端與地短路，以防發生意外；
7、測試燈、超漏燈一旦損壞，必須立即更換，以防造成誤判；
8、排除故障時，必須切斷電源；
9、儀器空載調整高壓時，漏電流指示有起始電流，屬正常，不影響測試精度；
10、儀器避免陽光正面直射，不要在高溫潮濕多塵的環境中使用或存放；
11、儀器使用一年后，必須按照國家技術監督部門要求送計量部門或回廠檢定，合格后，方可繼續使用。
