ZYHL 100A200A智能回路電阻測試儀性能特點

一、概述

回路電阻測試儀是公司根據IEC標準及國家有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

二、性能特點

測試電流大，*符合有關測試接觸電阻的國家標準要求。

輸出電壓高，測量量程寬。

測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。

采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

測試速度快，10秒左右顯示數據。

儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。

儀器具有測試數據實時打印功能。

智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。

ZYHL 100A 200A智能回路電阻測試儀

三、技術指標

測試電流：100A、200A、300A

量程：0～50mΩ（100A）

0～25 mΩ(200A)

0～15 mΩ(300A)

分辨率：小0.1μΩ

精度：±（0.5%±2個字）

功率:3000W

工作方式:連續測量

工作電源:AC220V±10%  50HZ

使用溫度:0～40℃

相對濕度:小于等于90%  無結露

四、儀器操作功能介紹

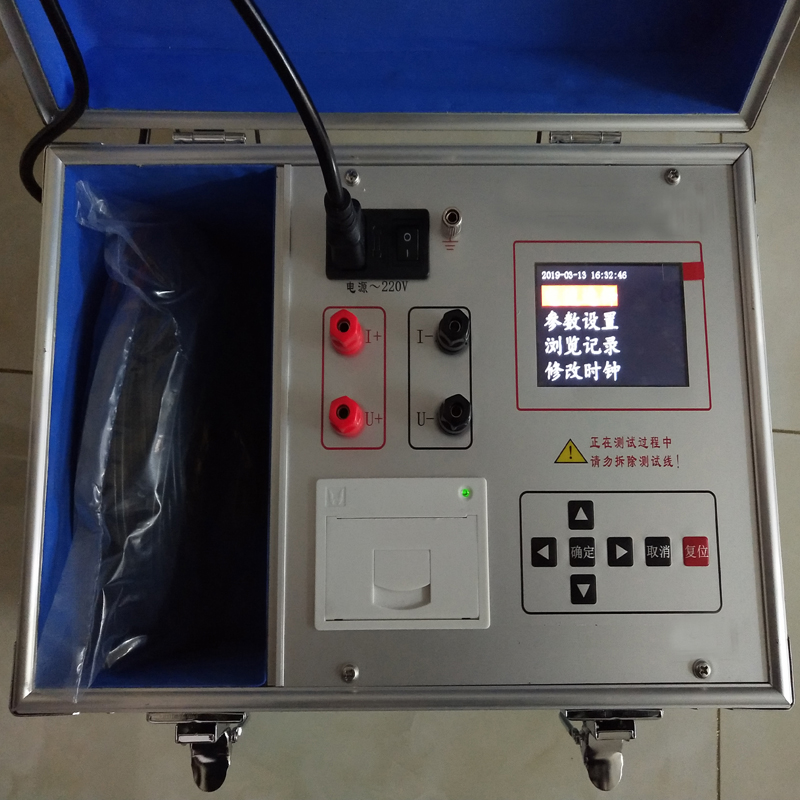

回路電阻測試儀儀器面板如圖一所示：

電源開關：撥動開關到上面儀器開始供電，撥動開關到下面關斷儀器電源。

交流220V輸入：儀器供電源輸入端，本儀器采用交流220V供電。

I+、I-：為電流輸出端子，通過測試線為試品提供恒定電流。

V+、V-：電壓輸入端子。

液 晶：采用128X64大屏幕顯示，字體清晰，便于觀察，顯示操作設置，測試結果，接觸電阻值和輸出電流值。

6、輝度調節：左右調節此鈕，可調整顯示字符的對比度。

7、復位鍵：整機初始化，儀器處在準備狀態。

8、選擇鍵：按下此鍵，選擇儀器各項設置。

9、確認鍵：對所選擇的項目進行確認，并自動進入下一項，如果儀器選擇項處于測試位置時，按下確認鍵儀器開始啟動電流進行測試。

10、存儲鍵：用于對測試數據進行存儲。

11、 ：儀器接地端。
