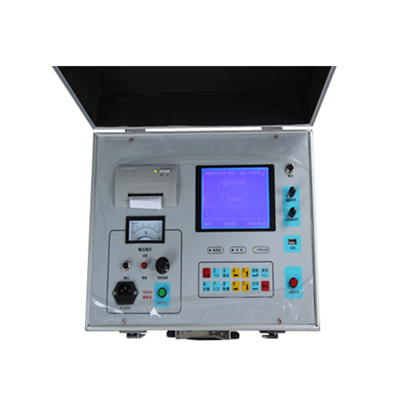

T-A20電纜故障測試儀產品優點和技術指標

T-A20電纜故障測試儀是一款具有高速數據采集與高級數據處理能力的功能強大的電纜故障綜合測試系統。她基于工業級嵌入式計算機平臺系統，采用當今先進的網絡及數字通信技術，大大地提高了儀器的使用功能和測試精度。該測試系統由測試主機、故障定位儀、電纜路徑儀三部分組成，用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。

T-A20電纜故障測試儀產品優點

◆  電池供電、真正便攜；測試距離大于40km。主機測試誤差小于0.2m。

◆  主機采用工業級嵌入式計算機系統，12.1英寸大屏幕液晶觸摸屏。

◆  自動選擇采樣頻率，zui低為6.25MHz，zui高為100MHz。

◆  任意雙波對比功能，測試波形任意存儲、調用、壓縮和擴展。

◆  故障距離自動顯示，雙游標移動可精確到0.18米，提高了測試精度。

◆  內置多種現場波形和現場實物接線圖，以供參考和學習。

◆  電纜資料管理軟件可建立完善的電纜檔案管理信息。

◆  高精度數顯定點儀，測試端離故障點距離直示，國內*。

◆  可支持無線網卡，可與我公司進行隨時隨地的技術交流。

T-A20電纜故障測試儀技術指標：
1、測試距離：單端 40km
      zui短測試距離（盲區）：不大于10米

2、精確定點誤差：±0.2m
     測試誤差：系統誤差小于±2%

3、存儲方式：移動/固定    大小：60G/1G　

4、操作方式：觸摸屏（配筆）

5、 分辨率：V/50m；V為傳波速度m/μs；軟件游標0.18米。

6、采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz

7、 電源與功耗：　　AC　220V±10%　不大于10W
                     DC　12V（7AH）　不大于20W

8、 信號頻率：15KHz正弦波
     輸出功率：Pomax≥100W

9、 輸出阻抗：Zo=Zc(電纜特性阻率)     震蕩方式：斷續

10、 環境溫度：－10℃～＋40℃

     相對濕度：RH≤85%（25℃）

11、外形尺寸：180mm×300mm×400mm

12、主機重量：6.8kg
