變壓器直流電阻測試儀的操作方法

（一）、選擇電流

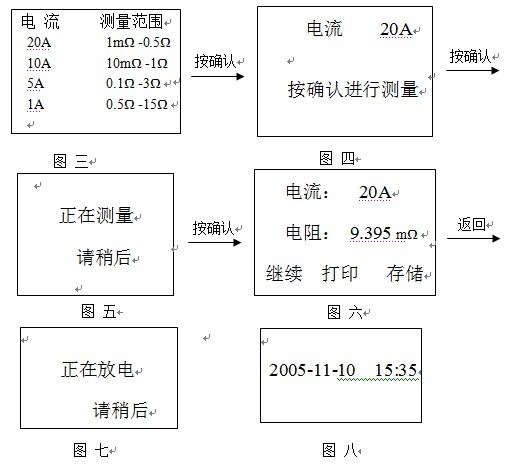

   如圖三所示，按“↑、↓”鍵移動，按“確認”鍵顯示圖四，按“確認”鍵測量，按“返回”重新選擇電流。測量數據如圖六，數據穩定后將鎖定并閃爍，選擇 “繼續”項將重新刷新數據即對同一點重新繼續測量；選擇“打印”項，把當前數據打印出來;選擇“存儲”項，將當前數據及日期保存起來;按“返回”鍵將放電如圖七并有蜂鳴聲，放電完畢后，蜂鳴器聲停止;重新進入畫面三，按“返回”鍵返回主菜單圖二。

直流電阻測試儀

（二）、修改時間

     如圖八，按“←”、“→”鍵，選擇位置；按“↑”、“↓”鍵改變數值，按“確認”鍵修改系統時間，按“返回”鍵將不作修改，返回主菜單。

直流電阻測試儀

（三）、修改溫度

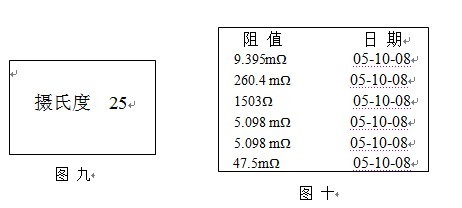

如圖九，修改當前的環境溫度，當不需要溫度換算時不要操作該項，只有事先修改了溫度，再進行測量，溫度換算才有效。

（四）、查閱數據

如圖十，數據按測量順序逆向顯示，后測量的數據在頂端，按“↓”鍵下翻數據,按“↑”鍵，數據恢復到頂端。

直流電阻測試儀

二、直流電阻測試儀打印機裝紙

（1）關掉電源，取下打印機外蓋，用手指向內夾打印機兩側的活動舌頭，將打印機從面板上輕輕抽出。

（2）將紙卷套在紙軸上，沿軸導槽方向推入正常位置。

（3）接通電源，按“SEL”鍵，使打印機指示燈滅，再按“LF”鍵，機頭開始走動，將打印紙送入機頭入口處，直到紙頭露出一定長度為止。

（4）關掉電源，將打印機輕輕放回儀器，將打印紙從打印機蓋出紙口輕輕抽出，再蓋上機蓋，即完成裝紙。
