TAG-8000高壓無線核相器應用特點

一、無線高壓核相儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。

二、TAG-8000高壓無線核相器安全事項

現場測試時，操作人員按《電力安全工作規程》的有關要求進行操作。

本儀器配備的絕緣桿造用的電壓等級為 ≤ 500KV 。

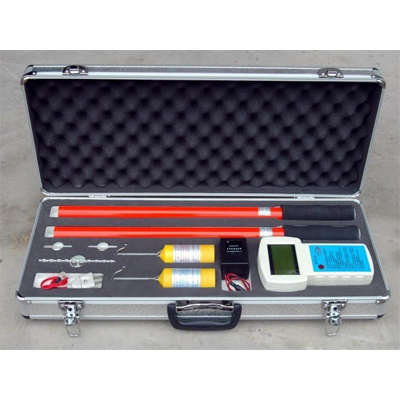

三、TAG-8000高壓無線核相器設備清單

    ①鋁合金包裝箱一個    ②校驗插頭線

③E23A/12V電池兩節    ④說明書一本

四、TAG-8000高壓無線核相器技術特性

  1、屏幕顯示內容： 無線高壓核相儀、不同相、同相、 X 、 Y 、 、、～

2、電源：主機一只電池（ NEDA/604/6F22 ）或同等型號。 X 和 Y 采集器1 節 E23A/12V 電池。

五、TAG-8000高壓無線核相器維護保養

1、本產品是一臺精密儀表，不可隨意打開。

2、每年至少更換一次電池。

3、本產品不宜存放在潮濕、高溫、多塵的環境中。

4、絕緣桿首次使用前應做耐壓試驗。

5、絕緣桿應每年進行一次耐壓試驗。

注：絕緣桿*節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為(15 )kv

③如果要得到精確數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，或將X和Y對調，以找出zui精確的相位角度。

  ④在核相時，如 AA′、AB′、BB′、 BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30°或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果應為：AA ′ 不同相30°、AB′不同相120°或240°，BB′不同相30°、 BC′不同相120°或240°、CC ′不同相30°(注：120°和240°只表示正相序或逆相序)

⑤ 在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相

  ⑥在≥66KV核相時，X和Y采集器可以采取接觸或非接觸方法核相。（如測量110KV和220KV時，將X和Y采集器放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y采集器放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm）

  ⑦測量相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°，則說明是順相序，該相應為“B”，如顯示240°，則是逆相序，該相應為“C”。

  ⑧ 驗電:將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該采集器的符號，則說明該高壓線無電（但采集器不能代替驗電器）。

3、自動關機：按動一次“開關” 鍵，主機開機， 15分鐘左右主機自動關機,再按動一次“開關” 鍵可立即關機。

 六、技術指標：

     ①準確度：自校誤差≤ 2°，現場測試：同相誤差≤10°，不同相誤差≤15°

②采樣速率3次/秒

 ③主機電源為9V±2V

     ④X和Y采集器電源電壓為12V ±1.5V

 ⑤主機工作電流≤7mA

 ⑥X和Y采集器工作電流≤4mA

 ⑦主機和 X、Y采集器的視距傳輸距離為X、Y≤100m

 ⑧工作環境: -20℃┉ +60℃ 濕度：≤95%RH

     ⑨儲存環境：-40℃┉ +55℃ 濕度：≤95%RH

     ⑩本產品所測電壓交流等級為 0.38KV┉500KV

柒、TAG-8000高壓無線核相器使用方法

   1、主機檢測

⑴系統自校

 把產品附帶的專用校驗線插頭插入交流220V電源中，另一端的兩個信號測試夾分別夾采集頭X和Y的采集頭處，手握兩采集頭

殼體，主機顯示屏應顯示X、Y同相，相位差應在355°┉005°（如X、Y均不顯示，應將220V插頭調換即可）

⑵現場校驗

現場核相時，先將兩棒放到同一相上自校

   2、使用方法

①核相定性同相或不同相，以漢字顯示為準。

核相時看主機各種顯示：

    ②X 和 Y 分別表示收到 X 和 Y 棒的信號。  ③在 X 下方出現 或在 Y 下方出現 則說明 X 棒或 Y 棒電池電壓低。  ④在 X 和 Y 的上方出現 說明主機電壓低。  ⑤在顯示屏的右上方出現“無線高壓核相儀”說明主機已開機。

③在 X 棒、 Y 棒或主機電池電壓低時，本系統應能正常工作一段時間（如顯示明顯不穩時，必須更換電池。注：X棒和Y棒應同時更換電池）

④如主機顯示屏出現異常現象，則應先關機再開機，主機則會自動恢復正常。

  3 、采集器檢測 :

      采集器示意圖：

（1）更換電池時，逆時針旋轉，將采集器外殼取下。再將電池蓋打開，更換電池。

（2）采集器有兩種接觸頭，可根據需要互相更換。更換時將接觸頭逆時針旋轉即可取下。

  4、現場核相說明：

  ① 先將 X和Y采集器分別掛到同一高壓線路上，主機顯示屏應顯示X、Y同相，相位差355°┉005°

  ②在高壓線核相時應分別將X和Y采集器按以下方法排列進行核相：AA′同相355°┉005°：AB′不同相 120°或240°、BB′ 同相355°┉005°、 BC′不同相120°或240°、CC′同相355°┉005°。
